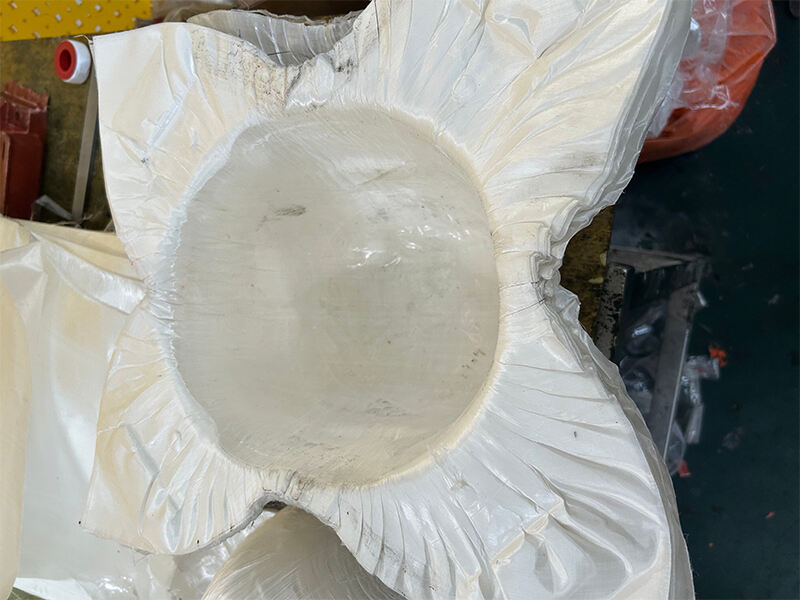

UD-PE Dokuma Olmayan Kumaşın Kalitesi ve İmalat Süreci

UD-PE (Tek Yönlü Çekilmiş Polietilen) doku olmayan kumaşın kalite temeli, ultra yüksek molekül ağırlıklı polietilen (UHMWPE) granüllerinin katı bir şekilde seçilmesine dayanır. Ergime akış hızı stabil ve moleküler ağırlık dağılımı homojen olan ham maddeler özenle seçilir. Bu malzemeler %85'in üzerinde bir kristalliğe sahiptir ve bu durum sadece mükemmel yırtılma direnci sağlar, aynı zamanda nihai ürüne outstanding kimyasal kararlılık ve hava direnci kazandırır. Ham maddeler, spinning süreci sırasında kabarcık hatalarının oluşmasını önlemek ve sonraki süreçlerin sorunsuz ilerlemesini sağlamak amacıyla vakumda kurutma işleminden geçirilir (nem içeriği ≤ %0,05).

Temel Süreç: Erimiş Haldeki Maddenin Yönlendirilmiş Liflere Kesin Dönüşümü

1. Ergiyik Spinning: Filament Oluşumunun Temel Adımı

Kurutulmuş UD-PE granülleri, gradyan sıcaklık artışı (180-220℃) ile homojen bir şekilde eritildiği bir vida ekstrüderine beslenir. Erimiş PE, dozaj pompası tarafından çıkış hacmi açısından (hata ≤ ±1%) hassas bir şekilde kontrol edilir ve ardından meme plakasının mikrodelik dizisine (delik çapı: 0,2-0,5 mm) girerek sürekli ve homojen erimiş filamentler oluşturur. Bu aşamada, yüksek hızlı soğutma havası (hava hızı: 3-5 m/s) filamentlere dikey olarak üflenir ve bunların hızla ilk haldeki ipliğe (as-spun fiber) dönmesini sağlar. Liflerin çapı 10-30 μm aralığında tutularak liflerin ince oluşu ve esnekliği sağlanır.

2. Tek Yönlü Uzatma: Liflere Yönelimli Mukavemet Kazandırma

Çekim merdaneleri tarafından gerildikten sonra, spun iplikler tek yönlü çekme ünitesine girer ve bu, UD-PE dokusuz kumaşın temel teknolojik özelliğidir. Çoklu çekim merdanenin hız farkı (çekme oranı: 8-12 kat) aracılığıyla iplikler boyuna doğrultuda uzatılmaya zorlanır ve moleküler zincirler gerilme yönünde yüksek oranda yönelir ve düzenli hale gelir. Oryantasyonlanmış ipliklerin mukavemeti, gerilmemiş ipliklere göre 3-5 kat daha yüksektir ve kopma mukavemeti 20-30cN/dtex arasındadır. Boyuna çekme modülü önemli ölçüde artar ve ürünün nihai tek yönlü yük taşıma performansı için temel oluşturur.

3. Web Oluşumu ve Bağlanma: Yapısal Stabilite için Kalıplama Süreci

Tek yönlü çekme işleminden sonra lif demetleri, bir doku makinesi tarafından sürekli bir lif ağı halinde eşit şekilde yayılır. Geleneksel dokusuz kumaşlardan farklı olarak UD-PE dokusuz kumaş ısıl yapıştırma sürecini benimser. Sıcak pres silindirlerinin hassas sıcaklık kontrolü (120-140°C) ve basınç ayarlaması (0,3-0,5MPa) aracılığıyla lif ağının yüzeyi kısmen eriyerek yapıştırılır ve kararlı bir yapıya sahip dokusuz bir alt tabaka oluşturulur. Isıl yapıştırma süreci sırasında sıcaklık ve basınç, sadece yapışma gücünü sağlamakla kalmamak üzere, aynı zamanda liflerin aşırı erimesinden kaynaklanan performans kaybını da önlemek için sıkı bir şekilde kontrol edilir.

Temel Süreç Avantajları ve Ürün Özellikleri

Yönlendirilmiş Mukavemet: Tek yönlü çekme işlemi, fiber moleküllerinin yönlendirilmiş bir şekilde düzenlenmesini sağlar. Nihai ürünün boyuna kopma mukavemeti, sıradan PE dokusuz kumaştan 3-5 kat daha yüksektir ve mükemmel yırtılma direncine sahiptir; bu da ürünü yüksek mukavemetli taşıyıcı uygulamalar için uygun hale getirir.

Hafif ve Çevre Dostu: Hammaddesi polietilen olup yoğunluğu sadece 0,94 g/cm³'tür. Nihai ürünün gramajı 20-200 g/m² aralığında kontrol edilebilir, böylece hafiflik ve yüksek mukavemet bir arada sağlanır. Ayrıca geri dönüştürülebilir olması nedeniyle çevre koruma gereksinimlerini karşılar.

İşlem Kararlılığı ve Güvenilirlik: Tüm süreç otomatik olarak kontrol edilir (sıcaklık, basınç ve çekme oranı gibi ana parametreler gerçek zamanlı olarak izlenir). Ürün uygunluk oranı %99'un üzerindedir ve performanstaki dalgalanmalar oldukça düşüktür.

Çok Fonksiyonlu Uyum: Ham madde formülasyonu, çekme oranı ve sonrası işlem süreci ayarlanarak hafif tiplerden (tıbbi koruma ve askeri mermi geçirmezlik) ağır hizmet tipine (endüstriyel kullanım) kadar çoklu spesifikasyon ürünleri üretilebilir ve farklı alanların ihtiyaçları karşılanabilir.
